19.2 - Réparer des courbes
Le logiciel de dessin Ansys Spaceclaim permet de récupérer de nombreux formats CAO standards comme natifs. Pour ceux qui récupèrent souvent des fichiers avec des extensions externes à SpaceClaim, vous êtes potentiellement confronté à des problématiques d’imperfections géométriques. Ansys SpaceClaim à de nombreuses fonctionnalités et astuces pour réparer vos modèles afin de pouvoir ensuite les modifier.
Dans ce tutoriel, voyez comment réparer des courbes. A partir d’un fichier 2D, dxf ou dwg par exemple, Ansys Spaceclaim dispose de capacité pour identifier et réparer des problématiques aux niveaux des courbes. Détecter les espaces entre courbes, courbes dupliquées, petites courbes afin de les réparer.

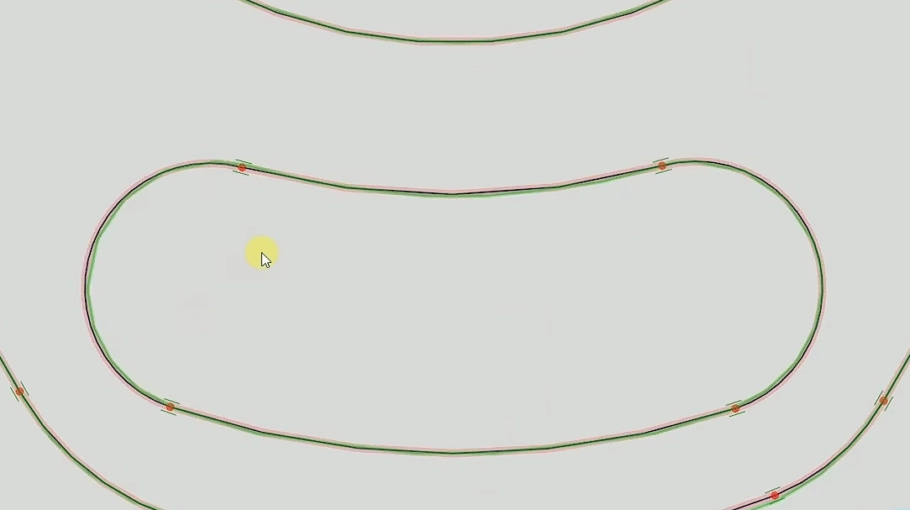

La fonction « ajuster les courbes » vous permettra de rapidement transformer votre sélection de ligne en arc ou en spline et inversement en fonction d’une tolérance que vous pouvez maitriser. Cette capacité est très utilisée sur certains fichiers mais aussi dans un exercice de rétro-conception.
