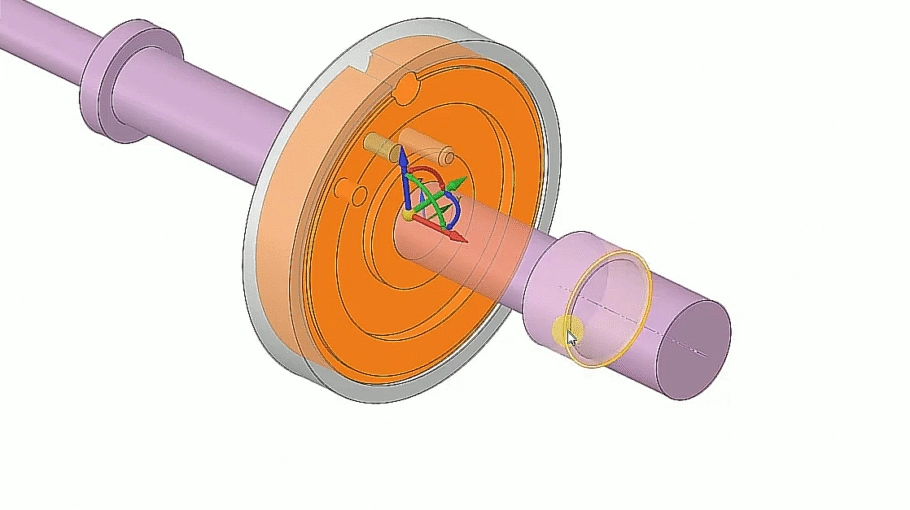

13.1 - Les bases de l'assemblage
Le logiciel de CAO Mécanique ANSYS SpaceClaim vous permettra de créer des assemblages avec de nombreux éléments. L’idée est de positionner les différents éléments grâce à des contraintes qui permettrons de mettre en position vos géométries.
Voyez comment positionner deux faces planes par plan, faire de la coaxialité, concentricité ou coïncidence. Avec une nuance de sélection, une seule contrainte vous permettra plusieurs possibilités.
Il est aussi possible de mettre des jeux entre vos contraintes si cela est nécessaire.
Observez la nuance entre une contrainte prise en compte et active et une contrainte qui n’est pas prise en compte qui peuvent être signe de problématique dans vos conceptions.
Et enfin, à partir de ses contraintes vous aurez la possibilité de mettre en mouvement votre système pour observer la cinématique.
