La modélisation avancée par subdivision de surface dans ANSYS Discovery

Une technique intuitive permettant de générer des formes complexes et lisses à partir d’une géométrie simplifiée, grâce à un contrôle indirect et progressif de la surface.

La subdivision de surface dans le logiciel ANSYS Discovery est une méthode de modélisation géométrique qui permet de créer et d’affiner des formes complexes à partir d’un maillage simple.

Voir les packages Formation Discovery

Besoin d’aide ?

Nous sommes à votre disposition

Télécharger la brochure Essai gratuit

Déformez, ajustez et modifiez en toute simplicité

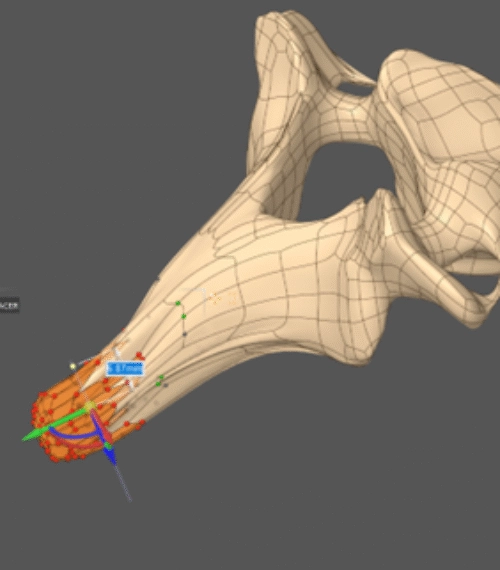

Cette technique fonctionne en subdivisant itérativement les faces d’un modèle (souvent quadrilatères ou triangles) en éléments plus petits, tout en ajustant automatiquement la position des sommets selon des règles mathématiques afin de lisser la surface. L’utilisateur peut ainsi manipuler une géométrie initiale grossière (appelée “cage de contrôle”) pour obtenir des formes organiques ou aérodynamiques très détaillées, tout en conservant un contrôle intuitif.
L’intérêt clé est que l’utilisateur ne manipule pas directement la surface finale, mais une structure simplifiée qui contrôle indirectement sa forme globale. Cela rend la modélisation à la fois intuitive et robuste.
